د آپټیک مرکب عکس کچه

د غوره مرکب عکس سطح محصول غوښتنلیک: د آپټیکل مرکب عکس کچه د افقي سطحه او د سلنډریایی سطحې ته د افقی لوري ته د فلیټ سطح او د باطلریچې سطحه اندازه کولو کې کارول کیږي. د الوتکې نیس او د سلایډرډ یا د ماشین وسیلې یا د غوره میخانیکي وسیلې اډې یا د غوره میخانیکي وسیلې او د تجهیزاتو د نصب کولو درستیت سره.

Details

Tags

د محصول توضیحات


  1. 1.Application

د نظری مرکب عکس کچه د افقي سطح او د سلنډریایی سطحې ته د افقي سطحه او د بائلریچال سطح ته په پراخه کچه کارول کیږي. د الوتکې نیس او د سلایډرډ یا د ماشین وسیلې یا د غوره میخانیکي وسیلې اډې یا د غوره میخانیکي وسیلې او د تجهیزاتو د نصب کولو درستیت سره.



  1. .2-chinic ډاټا

(1) د هر فراغت ارزښت: … 0.01 محمد م

(2) د اندازه کولو لړۍ کې: … 0 ~ 10mm / م

(3) تادیه: … 1mm / په یو میټر کې … 0.01 محمد م

د اندازه کولو لړۍ کې … 0.02 ملی میت / م

(4) په کاري سطح کې د الوتنې انحراف … 0.0003M / م

(5) د روح د کچې هر فراغت ارزښت … 0.1mm / م

(6) کاري سطح (LW): … 165 48 کلن

(7) د وسیلې جال وزن: … 2ks.

  1.

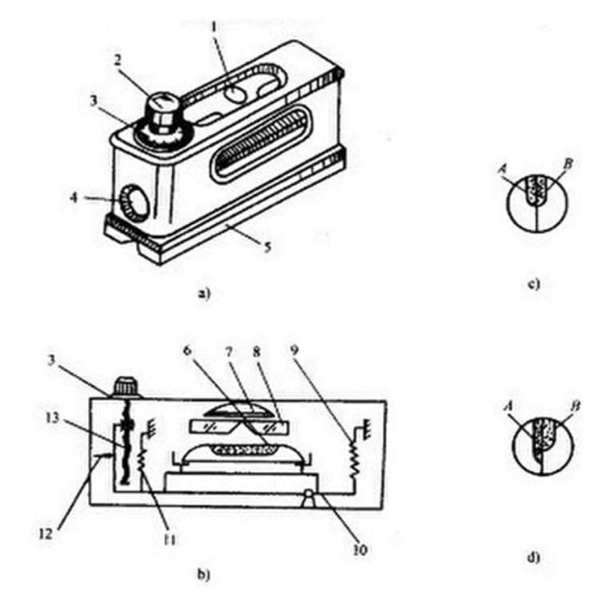

  2. 3. د وسیلې جوړښت:

د مرکب د عکس کچه اساسا د لاندې برخو څخه جوړه ده لکه کوچني سکرو، مغز لرونکی ډیسک، ماتیدونکی شیشې، چور د ساده او v کاري سطح سره اساس لري.



  1. .4 د ښوونې اصول:

د مرکب د عکس کچه پریسیزم د روح په کچه د هوا د بلبل عکسونو ترلاسه کولو او نقشه کولو لپاره د هوا بلبل عکسونه ترلاسه کولو او لیور او کوچني پیچلي سیسټم ترلاسه کولو لپاره د هوا بلبل عکسونو ترلاسه کولو او لیور او کوچني پیچلي سیسټم کاروي ترڅو د لوستلو حساسیت ته وده ورکړي. له همدې امله که چیرې د 0.01mm/ م درجې سره د کاري ټوټې سره، دا په دقیق ډول د عکس په کچه لوستل کیدی شي (د روح په کچه د عکس په کچه د عکس په سطح کې د صفر ښودلو رول لوبوي).



  1. 5. د طریق کولو میتود:

د اندازه کولو کاري برخې کاري سطحې په کار کولو او د اندازه کولو کاري سطح کې د عکس په سطح کې د عکس په سطح کې ځای په ځای کړئ. تر فارغ شوي ډیسک پورې وګرځوئ تر هغه چې د باد بلبل عکسونه ترکیب او لوستل سمدلاسه ترلاسه شي. د اندازه کولو کاري پا of ې اصلي تدریجي د لاندې فارمول لخوا محاسبه کیدی شي:

واقعي وده = د پراټر ارزښت فلټرم د لرې واټن لوستل

د فاکس مثال: د لوستلو لوستل: 5 څانګو؛ لکه څنګه چې د دې مرکب د عکس کچه د هغې د تدریجي ارزښت او فلیکم فاصله سره فکیه کیږي، دا د درجې ارزښت دی: 0.01mm / M او فلیکم فاصله: 165 ملي متره.

نو: اصلي تدریجي = 165 ملي میتر 5 0.01 / 1000 = 0.00825 ملي میتر

  1.
  2. 6. د پام وړ خبرتیا:

(1) مخکې لدې چې وکاروئ، د تیلو دوړې د ګازولو او بیا د جذب گز سره پاک کړئ.

(2) د تودوخې بدلون په آله کې لوی نفوذ لري او له همدې امله دا باید د تودوخې څخه مخنیوي لپاره د تودوخې سرچینې سره جلا شي.

(3) د اندازه کولو پرمهال، فارغ شوي ښار پورې فارغ شوي ډیسک لرې کړئ تر څو مثبت او منفي لارښوونو باندې ټولګه ترسره شي.

(4) که چیرې وسیله د سم صفر موقعیت سره وموندل شي، نو دا به تنظیم شي؛ آله په مستحکم میز کې واچوئ او فارغ شوي ډیسک ته واړئ ترڅو د دوه هوایی بلبل عکسونه تنظیم کړي ترڅو لومړی لوستل د لومړي لوستلو لپاره. بیا وسیله د 180o لخوا وګرځئ او بیرته خپل اصلي ځای ته واچوئ. د راوا فورټل فیدز کړئ ترڅو د دوه هوایی بلبلونو ترلاسه کولو لپاره د دوه هوایی ساعتونو ترلاسه کولو لپاره د دوه الوتنې تبل ترلاسه کړئ b. نو 1/2 (α + β) د وسیلې سپړ انحراف دی. په فارغ شوي ډیسک کې درې ملاتړ کونکي پیچونه خلاص کړئ او د زور تنظیم کولو کیپ لخوا په سپک ډول فشار ورکړئ؛ د پا she ې انحراف او د ټکي ترکیب ترلاسه کولو لپاره د 1/2 (β + β) لخوا ډیسک کړئ په وروستي بنده کولو کې

(5) د کار وروسته، د آلې کاري سطح باید پاکه شي او د تیزاب له وړیا، انحصراتي، د انتان ضد غوړ او انټي پرضد پا and ه کې پوښول کیږي؛ دا د لرګیو بکس ته واچوئ او بیا یې په پاک وچ ځای کې ذخیره کړئ.



ګرم ټاګونه: د نظری مرکب عکس کچو د عکس سطح د عکس کچه د عکس ترکیب



د محصول پیرامیټر



تخنیکي پیرامیټرونه

- د پلیټ ارزښت ډایل 0.01 MM / M

- د اندازه کولو لړۍ 0-10 ملی میتر / متره

- د ± 1mm / M + 0.01 MM / M دننه د مور پالنې – د ماشوم خطا

- د ټولو اندازه کولو په لړ کې د مور او پلار خطا ± 0. 02 ملی میتر / متره

- د 0.003 ملي میتر انحراف

- د حجرو ارزښت د راټولولو معیاري 1 0.1 ملی میتر / متره

- د دفتر د ډیسک اندازه 165 X 48 XINMER

- خالص وزن 2.2 کیلو ګرامه



د آپټیکل مرکب عکس کچې په اړه نور ولولئ





د آپټیک مرکب د عکس سطحه: د انتان د تیلو او ذخیره کولو لارښوونې



مناسبه ساتنه ستاسو د مطلوب مرکب عکس کچه ډاډ ترلاسه کوي خپل 0.01 ملي میتر / m دقیق او دوام لري. د دې د پریسم د ټیکنالوژۍ او میخانیکي برخو ساتلو لپاره دا ګامونه تعقیب کړئ:



1. هره ورځ د سطحي محافظت لپاره پاکول



د کارولو وروسته، د ISONPEPLL الکول سره کاري سطحونه او دوړې لرې کولو لپاره د ISOPPAPEPEPRE او دوړو سره کار کولو لپاره کاري الوتکې پاک کړئ. د سټوببن سبریانو لپاره نرم برش وکاروئ دا د دقیق ځمکنیو سطحو (Ro ≤ 0.1μm) ساتي) د دقیقو لوستلو لپاره مهم.



2. د فلزي برخو لپاره د معمول ضد پاملرنې پاملرنه



پداسې حال کې چې د ګیائيه قرارګاه متوسله مقاومت کوي، د فلزي اجزاوې (پیچونه، لیورونه) محافظت ته اړتیا لري. د سټراین غیر اسیدیک ضد ضد د ګیسټیک ضد غوړ غوړ وکاروئ یا وروسته له هغه چې د رطوبت افشا کولو وروسته وکاروئ:



د څاڅکي سره تار او پیشوګانې ته په بالغونو کې پلي کول، په ګرانټ / لینزونو کې د حوض کیدو څخه مخنیوی وکړئ.
د اندازه کولو مخه نیسي



3. د یو غوره ذخیره کړنې



د تودوخې / رطوبت زیان څخه د مخنیوي لپاره پکې سخته پیښه یا وچ کابینه کې ذخیره کړئ:



چاپیریال: 10 ° C-30 ° C، <60٪ رطوبت د لینونو کنډک او نظري تحریف مخه نیسي.
موقعیت: فلیټ یا ریاضی په سیټ شوي سلاټونو کې وړاندې کړئ؛ هیڅکله د درنو څیز لاندې مه کوئ ترڅو د نظری سیسټم غلط عمل مخه ونیسئ.
د اوږدې مودې ذخیره کول: د خټکی ضد غوړ تکرار او د سیلیکا پاکټ اضافه کړئ؛ د کارولو دمخه 24 ساعته دمخه معاینه کړئ، د 180 ° څرخي پایه له لارې د صفر موقعیت تصدیق کول.



.. میاشتنی فعال تفتیشونه



د اعتبار تضمین کولو لپاره په منظم ډول فعالیت چیک کړئ:



د بلبل وضاحت: د مرکب بلبل عکس تایید کړئ پرته له تیاره.
د لیور حرکت: د سنډر د سختۍ نښو ته د اړتیا لرونکي سیګنالونو ته اړتیا لپاره مایکرو مایکرو پیچونه ټیسټ کړئ.
د فلیټ کولو چیک



5. د اوږدوالي لپاره د سټراین ملاتړ



د فکري فعالیت ساتلو لپاره زموږ د ماهر خدمات ګټه اخیستنه:



د فابریکې بیا تکرار: 0.01 ملي میتر / m د پام وړ غوښتنلیکونو لپاره د ISO-تصدیق شوي تجهیزاتو له لارې.
رښتیني برخې: د بدلیدونکي اجزاو ډاډ ترلاسه او د اصلي درستیا ساتل یقیني کوي.



د دې مرحلو په تعقیب، ستاسو د سټراین نظري مرکب عکس کچه به د صنعتي ساحوي کارونو لپاره متخصص دقیقیت ورسوي، زموږ د 18+ لوبغاړو لخوا پلي کیږي.



د شفټیکي مرکب د عکس کچه سلسله: 180 ° د گردش میتود تشریح شوی



دقیق صفر – ستاسو د سټرارین نظري مرکب د عکس په کچه د دې 0.01mm / m 0.0003M / m فلیټ / m فلیټ انکار ساتلو لپاره حیاتي دی. د 180 ° څرخي میتود فرعي آثار یا میخانیکي شفافات له مینځه وړي، چې د CNC ماشین ساحاتو یا ایروسافیس جزئیات مومي. دلته یو منظم، د مرحلې په اوږدو کې مرحله لارښود:



1. ولې کیټریټ؟



تاثیرات، خوځښت، یا د تودوخې بدلون کولی شي د کچې د صفر حواله بدل کړي، ترڅو د اندازه کولو خځلو ته لاره هواروي. لیبیټ د قابلیت د نظری نظریه او پوستکي سیسټم سره د بلبل پېژند تعریف کوي، چېرته چې 0.001mm نفلی نه وي لکه 0.001mm نفلی. لکه د ماشین وسیلې لارښود یا جوړښتي چوکاټونو تصدیق کول.



2. د سیټ اپ اړتیاوې



د سټراین آپټیکل مرکب عکس کچه (د V-suboud اساس او مایکرو تنظیم کولو سکرو ځانګړتیاوې لري)
تصدیق شوی دقیق حواله فلیټ)
د تودوخې ثبات چاپیریال کې یو پاک، وړیا کاريب)



3. مرحله 1: ابتونو اندازه کول



د کچې اوږدوالي ته نږدې په ګوته کړئ، د فلیټ مرکزي محور سره د V-subued اساس سمبال کړئ. د مایکرو تنظیم کولو سکریو ته وګرځوئ تر څو د سپک بلبل عکس – د 45 ° پرضد سیسټم لخوا رامینځته شوی – په لید کې په بشپړ ډول دا لومړنۍ پیمل لوستل (A) ثبت کړئ، کوم چې د ریښتیني صفر څخه اوسني انحراف منعکس کوي.



4. مرحله 2: 180 ° څرخ او دوهم لوستل



په احتیاط سره د 50 ° کچې پای ته رسولو پرمهال پداسې حال کې چې په فلیټ کې د دې اوږدمهاله تمایل ساتلو پرمهال (له ځنډ څخه مخنیوی وکړئ). د کوچني – سکورو بیا تنظیم کړئ ترڅو د بلبل عکس تنظیم کړئ او نوې لوستل (ب) ثبت کړئ. توپیر Δ = | A – B | د صلی ځای تېروتنه په ګوته کوي؛ د سټراین کچه لپاره غوره ارزښتونه باید ≤0.005mmm / m وي.



5. دریم ګام: د تېروتنې سمون او تایید



د مقدس ځای په توګه د هدف صفر ځای محاسبه کړئ: c = (A + B) / 2. د صفر تنظیم کونکي سکرو کې محافظتي کیپپ خلاص کړئ (په ځانګړي ډول د بلبل ریل ته نږدې موقعیت لري) سکرو ته څرخیدل ترڅو پیمانه وي. د 3-4 مرحلې تکرار کړئ تر 00 ≤ 00.002mm / m، د لږترلږه پاتې شونو تېروتنه ډاډمن کړئ.



6. د دقیقا لپاره پرو لارښوونې



درې ګنده چیک مکلفیت: د دریم کالیبیشن دورې ترسره کول، په ځانګړي توګه د کچې تغیرونو سره د کچې لیږد یا کار کولو وروسته، د بیا راګرځیدو شرایطو ډاډ ورکولو لپاره.
د حرکت برخې
چاپیریالي کنټرول: د تودوخې سرچینو یا مسودې ته نږدې کیلکی کول، لکه څنګه چې حتی د کوچني تودوخې ثبات اغیزه کولی شي او غلطي معرفي کړي.



.. د طنز کالیبیشن ملاتړ



د هر سټراین آپټیکل مرکب د عکس په کچه کې د نول ریبلو وړتیا سند شامل دی، مګر درې میاشتنۍ کې د دروند کارونې لپاره وړاندیز کیږي. زموږ ملاتړ شامل دی:



د فابریکې تعقیب: اصلي 0.01mm / m د لوړ پوړو غوښتنلیکونو لپاره د لیزر مداخلې نمونې په کارولو اصلي 0.01mm / m دقت بحر کول.
ریښتیني اضافي موقعیتونه: په اسانۍ سره د تنظیم کولو پیچونه او د څارنې پیچونه د اوږدمهاله کارولو لپاره.
د ویډیو ښوونې او لارښود لارښود: د ساحې څخه د کیلریخیز پروسیجرونو سره د مرستې لپاره ګام په ګام ویډیو او انجینر ملاتړ.



وروستي یادداشتونه



د 180 ° څرخي میتود ماسټر کولو میتود ستاسو د سټراین انتخاباتي مرکب عکس کچه تضمینوي د مناسب کالیبریشن سره، دا وسیله زموږ د انجینرۍ متخصصینو لخوا ملاتړ شوي، ستاسو د کیفیت کنټرول کارونې کې یو متناسب شتمني رامینځته کیږي، د هرې اندازې تضمین کول د لومړي اندازه کولو ډاډ ترلاسه کوي.
